I. نظرة عامة على المعدات
- القوة/النوع: 80 كيلو واط سخان التعريفي تبريد الهواء + 1 م × 1 م محث ذو طبقة مسطحة من النوع اللوحي (ملف تحريض من النوع "اللوح الساخن").
- السيناريوهات النموذجية للعملية: تسخين الهياكل الفولاذية قبل اللحام، والحفاظ على درجات حرارة الممرات بين الأنابيب، والحفاظ على الحرارة بعد اللحام والتبريد البطيء، وكلها تتطلب تطبيقات على مساحات كبيرة ودرجات حرارة منخفضة إلى متوسطة (في الغالب حوالي 100-350 درجة مئوية).
- التردد/الاقتران: يستخدم عادةً نطاقات التردد المتوسط أو الترددات الأعلى من التردد المتوسط، مع القرب الشديد أو اقتران الفجوة الصغيرة مما يسمح بإدخال الحرارة من السطح، ثم تحقيق التسخين الحجمي من خلال التوصيل الحراري.
سخان حثي مبرد بالهواء بقوة 80 كيلو وات 1.jpg
سخان حثي مبرد بالهواء بقوة 80 كيلو وات 2.jpg

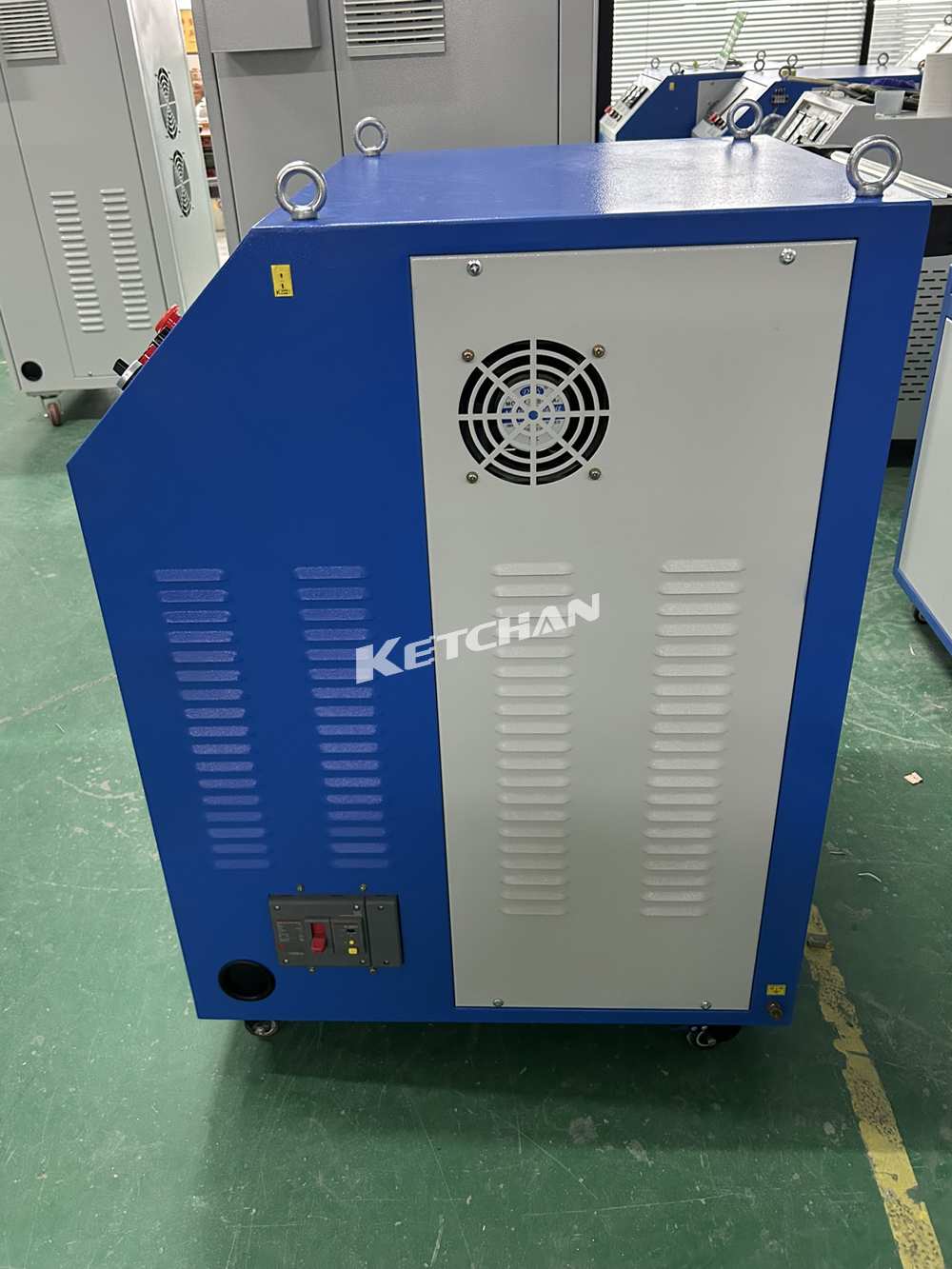

سخان حثي مبرد بالهواء بقوة 80 كيلو وات 3.jpg
سخان حثي مبرد بالهواء بقوة 80 كيلو وات 4.jpg
سخان حثي مبرد بالهواء بقوة 80 كيلو وات 5.jpg

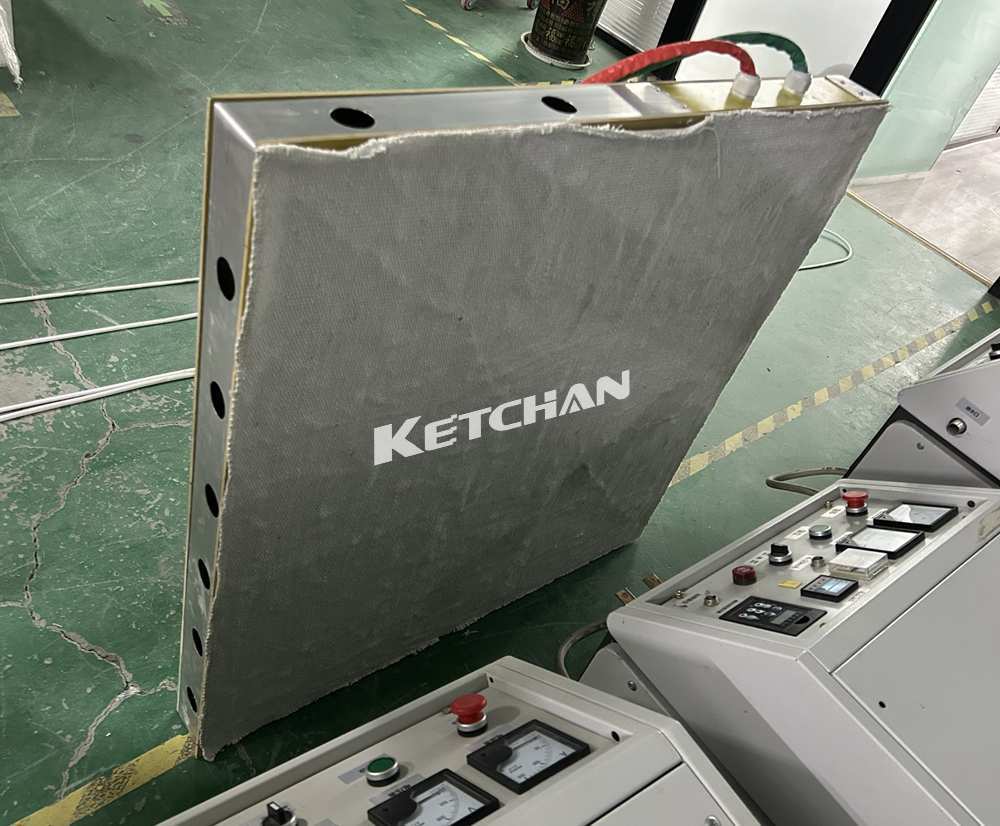

محث ذو طبقة مسطحة من النوع اللوحي مقاس 1 متر × 1 متر 4.jpg
محث ذو طبقة مسطحة من النوع اللوحي مقاس 1 متر × 1 متر 3.jpg
محث ذو طبقة مسطحة من النوع اللوحي مقاس 1 متر × 1 متر 2.jpg
محث ذو طبقة مسطحة من النوع اللوحي مقاس 1 متر × 1 متر 1.jpg
II. المزايا الأساسية (مقارنةً بمقاومات اللهب/السيراميك/الأشعة تحت الحمراء)
- تسخين موحد للغاية وحواف قابلة للتحكم
- يتيح اقتران الملف بالسطح التحكم في درجة الحرارة من خلال نقاط متعددة (المركز + أربع زوايا) والتحكم في الحلقة المغلقة PID المخصصة ضمن سطح مساحته 1 متر مربع، مما يقلل بشكل كبير من خطر ارتفاع درجة الحرارة/انخفاض التبريد المحلي.
- من خلال الجمع بين مواد التركيز المغناطيسية وتكنولوجيا لف الملفات المتقدمة والعزل الحراري، فإنه يصحح هروب الحرارة من الحافة، مما يؤدي إلى منطقة درجة حرارة موحدة أكبر وتدرج حراري أكثر لطفًا.
- تسخين سريع وكفاءة عالية واستهلاك منخفض للطاقة
- آلات التدفئة التعريفي الحرارة مباشرة داخل قطعة العمل، مما يقلل من الخسائر في الهواء والأدوات؛ وبالمقارنة مع اللهب/الأشعة تحت الحمراء، فإنه يوفر كفاءة حرارية فائقة وقدرة تسخين لكل وحدة زمنية.
- في ظل ظروف الاقتران والعزل الجيدة، يمكن للتسخين المسبق للحام ألواح بسمك 20-40 مم أن يلبي معايير اللحام في غضون دقائق ("التقدير الهندسي").
- تسهل الهندسة المعمارية المبردة بالهواء عملية النشر والصيانة.
- لا يتطلب أنابيب مياه أو أبراج تبريد، مما يجعله خفيف الوزن للاستخدام في مواقع البناء الخارجية أو الباردة أو قصيرة الأمد. كما يمنع تسربات المياه المحتملة ويقلل من تكاليف الصيانة.
- وبالمقارنة بمصادر الطاقة المبردة بالماء، فإن الموثوقية الشاملة للنظام وقابليته للتنقل تجعله أكثر ملاءمة لفرق التشغيل والصيانة المتنقلة.
- السلامة والتتبع
- لا يوجد لهب مكشوف أو استهلاك للغاز، مما يجعله أكثر ملاءمة للطلاءات والأغشية الزيتية الرقيقة والأماكن الضيقة، مما يقلل بشكل كبير من مخاطر الحرائق والتسمم والتهوية.
- يُسهّل تسجيل بيانات درجة الحرارة الكاملة وأرشفتها استخدام WPS/PQR، والشهادة من جهات خارجية، وعمليات تدقيق الجودة.
- أكثر تحملاً للتشوهات الهيكلية
- يؤدي تسخين مصدر السطح مع الحفاظ على الحرارة بشكل موحد إلى تقليل التغييرات المفاجئة في الإجهاد المتبقي من اللحام والتشوه، مما يجعل التشوه العام أكثر قابلية للإدارة من "تسخين نقطة/خط" اللهب.
- التوافق وقابلية التوسع
- يمكن تجهيز الملفات من النوع اللوحي بطبقات توسيد مرنة وتركيبات مغناطيسية لتتوافق مع الأسطح المنحنية قليلاً، أو حواف الشعاع H، أو ألواح العارضة الصندوقية.
- يمكن توصيل عدة ملفات ١×١ متر بالتوازي أو في أقسام لتغطية مساحات العمل الأكبر بسرعة. تتيح تمديدات الكابلات والموصلات السريعة تصميمًا أشبه بـ"الألغاز".
ثالثًا. أهمية جودة وكفاءة اللحام
- تقليل مخاطر التشقق البارد/التشقق الناجم عن الهيدروجين: يعتبر لحام الفولاذ منخفض السبائك وعالي القوة والألواح السميكة واللحامات ذات المدخلات الحرارية العالية حساسًا بشكل خاص لدرجات الحرارة المسبقة والتسخين المتبادل بين 100 درجة مئوية و250 درجة مئوية.
- تحسين استقرار اللحام المعدني ومقاومة الصدمات: يسمح التسخين المسبق/التثبيت المنتظم بمنحنى تبريد أكثر تحكمًا في المنطقة المتأثرة بالحرارة.
- تقليل وقت الانتظار المتساوي الحرارة وإعادة العمل: إن الارتفاع السريع في درجة الحرارة والثبات في الحالة الثابتة يمكّنان من تسريع عملية اللحام وتقليل "وقت الانتظار المتساوي الحرارة".
- حتى في الليل، بالقرب من الفتحات، أو في ظروف درجات الحرارة المنخفضة، يسمح استخدام بطانية العزل بالحفاظ على درجة حرارة ثابتة، مما يقلل من الحساسية الموسمية.
رابعًا. توصيات للاستخدام المعياري للمعدات
- توسيع اللوحة: مصفوفات ملفات مصفوفة 2×2 أو 1×3، كل منها 1 متر مربع، مع التحكم المستقل في درجة الحرارة، تخلق منطقة تغطية تبلغ 2-3 متر مربع، مناسبة لأقسام اللحام الطويلة.
- التقدم المتدحرج: يتم توزيع المصفوفات بشكل متدرج من الأمام والخلف، مما يؤدي إلى إنشاء ارتباط ثلاثي المناطق (التدفئة الأمامية، واللحام، والعزل الخلفي) للتشغيل المستمر.
- نظام متوازي متعدد الآلات: وحدات 80 كيلو وات × N، مع التحكم الرئيسي الموحد وقياس الطاقة، تدعم الطلب العالي على الحرارة، والألواح السميكة، وسيناريوهات درجات الحرارة المحيطة المنخفضة.
