كيف يعمل:
- مغناطيسية الأنبوب:يتم مغنطة طرف أنبوب الحفر إما بمغناطيس دائم أو بملف كهرومغناطيسي. عند المغنطة، يُنشئ المعدن الموجود في الأنبوب مجالًا مغناطيسيًا.
- تطبيق الجسيمات المغناطيسية:تُوضع جسيمات مغناطيسية دقيقة من الحديد (عادةً في سائل معلق) على سطح الأنبوب الممغنط. تنجذب هذه الجسيمات إلى المناطق التي يتعطل فيها المجال المغناطيسي، مثل الشقوق أو عيوب السطح الأخرى.
- فحص السطحيتم فحص السطح بصريًا في ظل ظروف إضاءة مناسبة. تُسبب العيوب اضطرابًا في المجال المغناطيسي، مما يُحبس الجسيمات في نمط مرئي، مما يُسهّل اكتشاف الشقوق أو العيوب.
- التفسير:يقوم المفتش بتقييم نمط الجسيمات لتحديد موقع وحجم واتجاه أي عيوب موجودة.
مزايا فحص الجسيمات المغناطيسية:
- حساسية عالية:يعتبر MPI فعالاً للغاية في اكتشاف الشقوق الصغيرة التي تتكسر على السطح.
- سريع وموثوق:يوفر الاختبار نتائج فورية.
التطبيقات:
- فحص نهايات أنابيب الحفر لضمان عدم وجود عيوب يمكن أن تسبب الفشل أثناء ظروف الضغط العالي للحفر.
- الدورية:يساعد في تحديد المناطق التي قد تحتاج إلى إصلاح أو استبدال قبل الاستخدام الإضافي.
معلمات الجهاز:
1.1 متطلبات التفتيش: فحص الأسطح الداخلية والخارجية والأسطح القريبة من نهاية الأنبوب بحثًا عن العيوب البسيطة مثل الشقوق الناتجة عن الصب والتزوير والتشغيل والتعب.
1.2 المواصفات: طول الكشف في حدود 1000 مم.
1.3 متطلبات التفتيش: فحص الأسطح الداخلية والخارجية والأسطح القريبة من نهاية الأنبوب بحثًا عن العيوب البسيطة مثل الشقوق الناتجة عن الصب والتزوير والتشغيل والتعب.
- تكوين المعدات والمعايير الفنية والوظائف
(أ) سعة المعدات
مدة التشغيل: أكثر من 500 ساعة / شهر.
الإيقاع: 40-60 ثانية/قطعة

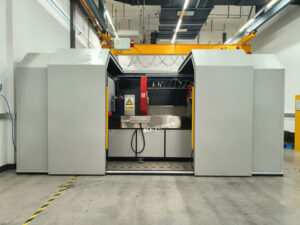

(II) تركيب المعدات (كما هو موضح في الشكل المرفق)
خزانة التحكم في الطاقة (بما في ذلك: محطة التشغيل، ولوحة التحكم الرئيسية، ولوحة الطاقة الرئيسية، وما إلى ذلك)
جهاز مغناطيسي (بما في ذلك: المغناطيسي الطولي، المغناطيسي المحيطي، وما إلى ذلك)
نظام التحكم (Omron PLC)
نظام رش التعليق المغناطيسي
نظام مصباح الأشعة فوق البنفسجية الثابت ومصباح الأشعة فوق البنفسجية المحمول
نظام الغرفة المظلمة
نظام إزالة المغناطيسية التلقائي
جهاز التحميل والتغذية (مُقدم من قبل المستخدم)
(III) المؤشرات الفنية الرئيسية:
طاقة الإدخال: ثلاثية الطور بأربعة أسلاك 380 فولت ± 10% 50 هرتز، 350 أمبير
دورة العمل: شنومك٪
الجهد المغناطيسي المحيطي: تيار متردد 0-8000 أمبير (قيمة فعالة)، قابل للتعديل باستمرار (مع التحكم في مرحلة إيقاف التشغيل)
الإمكانات المغناطيسية الطولية المغناطيسية: تيار متردد: 0-20000AT (قيمة فعالة)، قابلة للتعديل بشكل مستمر (مع التحكم في مرحلة إيقاف التشغيل)؛
طريقة إزالة المغناطيسية: إزالة المغناطيسية التلقائية بالتوهين
تأثير إزالة المغناطيسية: المتبقي ≤2Gs
طريقة المغناطيسية: المغناطيسية المحيطية المفردة، المغناطيسية الطولية المفردة، المغناطيسية المركبة
طول المغناطيسية: 1000 مم
ملف المغناطيسية: القطر الداخلي للملف 450 مم
شدة الأشعة فوق البنفسجية: شدة سطح قطعة العمل على بعد 380 مم من مصباح الأشعة فوق البنفسجية لا تقل عن 4000uw/cm2
ضغط مصدر الغاز: 0.4-0.8 ميجا بكسل
بيئة الاستخدام: درجة الحرارة -10 درجة مئوية ~ +40 درجة مئوية، الرطوبة النسبية ≤80%
بيئة التخزين: درجة الحرارة -20℃～+60℃، الرطوبة النسبية ≤70%، لا يوجد غبار غاز تآكلي وتلوث كهرومغناطيسي قوي عالي التردد.
اختبار الحساسية: وفقًا لقطعة الاختبار القياسية لاكتشاف عيوب الجسيمات المغناطيسية في معيار الصناعة الوطنية للآلات JB / T6065-92، يتم اختبار قطعة الاختبار باستخدام قطعة اختبار من النوع A 15/50، ويتم عرض قطعة العمل بوضوح في أي اتجاه.
الوزن: حوالي 2 طن.
